Jak połączyć instalację elektryczną z systemem alarmowym i monitoringiem, aby zwiększyć bezpieczeństwo domu

Scenka z życia + mapa połączeń: co znaczy „zintegrować” elektrykę z alarmem i monitoringiem

Wieczorem działało wszystko: alarm uzbrojony, kamery podglądane z telefonu, powiadomienia przychodzą od ręki. W nocy zgasło światło w okolicy na kilkanaście minut i nagle okazało się, że owszem — alarm się nie rozbroił, ale monitoring nie nagrał nic, bo padł router, a switch PoE wyłączył kamery. „Integracja” była tylko w aplikacji, nie w instalacji.

Żeby połączyć instalację elektryczną z systemem alarmowym i monitoringiem w sposób, który realnie zwiększa bezpieczeństwo domu, trzeba myśleć warstwowo. W praktyce integracja to nie jeden kabel ani „magiczna centrala”, tylko spięcie kilku układów tak, by były odporne na awarie i sabotaż.

• Warstwa 1: zasilanie 230 V — obwody, zabezpieczenia, rozdzielnica, przepięcia, uziemienie.
• Warstwa 2: niskie napięcia — SSWiN (alarm), zasilanie czujek, sygnalizatorów, PoE dla kamer.
• Warstwa 3: sieć (LAN/WAN) — switch, router, dostęp zdalny, separacja ruchu kamer, Wi‑Fi.
• Warstwa 4: logika zdarzeń — co ma wyzwalać co: alarm → nagrywanie → doświetlenie → powiadomienie.

Kluczowa zasada: łącz systemy na poziomie sygnałów i scenariuszy, a separuj je tam, gdzie wspólny punkt awarii mógłby położyć całość. Przykład: czujka alarmowa może uruchamiać nagrywanie i reflektor, ale zasilanie rejestratora i switcha PoE powinno być zaplanowane tak, by nie wyłączało się przy przypadkowym zadziałaniu jednego zabezpieczenia w rozdzielnicy.

Mini-wniosek: stabilność i bezpieczeństwo biorą się z prostego podziału na warstwy oraz z tego, że wiesz, które elementy muszą przetrwać zanik zasilania, a które mogą „odpaść” bez katastrofy.

Decyzje, które trzeba podjąć zanim kupisz sprzęt (checklista startowa)

Najwięcej problemów bierze się z odwróconej kolejności: najpierw zakup „fajnych kamer”, a dopiero później walka o zasilanie, trasy kablowe i miejsce w rozdzielnicy. Krótka checklista decyzji ustawia rozmowę z elektrykiem i instalatorem na właściwych torach.

Checklista decyzji: infrastruktura zamiast marketingu

• Czy system ma działać podczas zaniku prądu? Jeśli tak: co dokładnie ma działać (alarm, powiadomienia, nagrywanie, podgląd)?
• Czy monitoring ma być PoE (skrętka) czy Wi‑Fi? Jeśli Wi‑Fi: jak rozwiązujesz zasilanie kamer i stabilność zasięgu na zewnątrz?
• Gdzie będzie szafa teletechniczna / miejsce na NVR, switch, router i czy jest tam wentylacja oraz zasilanie na osobnym obwodzie?
• Czy chcesz integrację: alarm → kamery → oświetlenie? Jeśli tak: jak ograniczyć fałszywe wyzwolenia?
• Czy planujesz rozbudowę (kolejne kamery, czujki, wideodomofon, automatyka bramy)? Jeśli tak: czy zostawiasz peszle i rezerwę w rozdzielnicy?
• Jak będzie wyglądał dostęp zdalny: chmura producenta, VPN, czy tylko lokalnie? Jak zabezpieczasz hasła i aktualizacje?

Prosta mapa połączeń — na kartce zanim pójdziesz w ściany

W praktyce wystarczy schemat blokowy: z rozdzielnicy wychodzi dedykowany obwód 230 V do „strefy bezpieczeństwa” (szafa teletechniczna), tam pracuje UPS, switch PoE zasila kamery, NVR nagrywa, router zapewnia Internet, a centrala alarmowa działa z własnym akumulatorem i/lub wspólnym podtrzymaniem. Dopiero na tym tle planuje się przewody do czujek i kamer.

Mały test logiki: co się stanie, gdy padnie jeden element?

Warto przejść mentalnie trzy scenariusze:

• Wyłącza się jeden bezpiecznik — czy wyłącza od razu alarm, monitoring i sieć, czy tylko „mniej ważny” fragment?
• Brak Internetu — czy alarm nadal działa lokalnie i nagrywa się obraz, tylko bez zdalnych powiadomień?
• Sabotaż w szafie — czy ktoś, kto dostanie się do jednego miejsca, wyłączy wszystko jednym ruchem?

Mini-wniosek: decyzje „przed zakupem” są w 80% decyzjami o kablach, zasilaniu i topologii. Sprzęt dobiera się do infrastruktury, nie odwrotnie.

1) Zaplanuj zasilanie jak dla sprzętu krytycznego: osobne obwody, selektywność i „mniej wspólnych punktów awarii”

System alarmowy i monitoring nie są zwykłymi odbiornikami jak odkurzacz czy lampka. Mają działać wtedy, gdy inne rzeczy mogą przestać działać. Dlatego połączenie instalacji elektrycznej z alarmem i kamerami zaczyna się w rozdzielnicy: od podziału obwodów, opisów i logicznego porządku.

Dedykowane obwody 230 V: co wydzielić i dlaczego

Najpraktyczniejszy model w domu jednorodzinnym to wydzielenie co najmniej jednego obwodu dla „strefy bezpieczeństwa” (szafa teletechniczna + urządzenia monitoringu). W większych instalacjach sens mają dwa obwody: osobno zasilanie szafy teletechnicznej, osobno zasilanie oświetlenia zewnętrznego/bezpieczeństwa. Centrala alarmowa zwykle ma własny zasilacz i akumulator, ale nadal potrzebuje stabilnego 230 V.

• Obwód A: NVR/rejestrator, switch PoE, router/modem, ewentualnie NAS lub bramka integracji.
• Obwód B (opcjonalnie): oświetlenie zewnętrzne, doświetlenie stref wejścia, zasilacze do elektrozaczepu/wideodomofonu.
• Obwód C (czasem): zasilanie bramy i furtki (bo to osobny „świat” kabli na zewnątrz).

To nie chodzi o mnożenie kosztów, tylko o to, by awaria jednego obwodu nie gasiła całego systemu. Dodatkowo łatwiej zdiagnozować usterkę, gdy „monitoring” ma swój bezpiecznik i jest opisany w rozdzielnicy.

Jak to ugryźć w mieszkaniu, gdzie rozdzielnica jest mała

W mieszkaniu często nie ma komfortu dokładania wielu obwodów. Nadal da się zrobić dwa krytyczne kroki: zapewnić osobne zasilanie dla miejsca, gdzie stoi router/NVR (nawet jeśli to będzie jeden wydzielony obwód zasilający tylko gniazda teletechniczne) oraz unikać podpinania monitoringu do tych samych gniazd co „ciężkie” odbiorniki (kuchnia, łazienka, pralka). W praktyce awarie i zakłócenia potrafi generować zasilacz LED, indukcja albo zmywarka — i nie chcesz, żeby monitoring „pływał” razem z tymi urządzeniami.

Porządek w rozdzielnicy: opisy, rezerwa, miejsce na moduły

Połączenie instalacji elektrycznej z alarmem i monitoringiem kończy się frustracją, gdy w rozdzielnicy „nie ma miejsca”, a obwody są opisane jako „gniazda 1” i „gniazda 2”. Dla bezpieczeństwa i serwisowalności liczą się:

• czytelne opisy obwodów (np. „Szafa teletechniczna”, „Oświetlenie zewnętrzne”, „Gniazda salon”, „Garaż”),
• rezerwa modułowa na rozbudowę (choćby na dodatkowy wyłącznik nadprądowy lub ochronę przepięciową),
• logiczny układ: nie mieszanie obwodów krytycznych z obwodami, które często się wyłącza ręcznie.

Przykład decyzji: kamery na PoE z jednego switcha vs zasilacze lokalne

PoE zwykle wygrywa prostotą: jeden switch PoE w szafie zasila kamery i daje transmisję. Problem pojawia się, gdy ten jeden switch jest jedynym punktem zasilania wszystkich kamer. Gdy padnie switch, znika obraz ze wszystkich kamer. Przy zasilaczach lokalnych ryzyko rozprasza się, ale rośnie chaos i liczba „małych awarii” (zasilacze w puszkach, brak miejsca, trudniejszy serwis).

Praktyczny kompromis: PoE jako standard, ale z myśleniem o krytycznych miejscach. Jeśli masz kamerę, która jest kluczowa (np. wejście główne), zadbaj o jakość switcha, porządny UPS i rozsądny montaż. To lepsze niż rozbijanie zasilania na pięć przypadkowych zasilaczy.

Mini-wniosek: dopięcie dwóch porządnych obwodów i ogarnięta rozdzielnica dają więcej bezpieczeństwa niż „topowe” kamery podłączone do przypadkowego gniazdka na końcu przedłużacza.

2) Zabezpiecz zasilanie przed przepięciami i zakłóceniami: przepięciówki, filtracja i separacja tras

Kamery, rejestratory, switche i centrale alarmowe nie lubią przepięć. A przepięcia w praktyce nie biorą się wyłącznie od „pioruna w dom”. Wystarczy praca urządzeń o dużym poborze, długie przewody na zewnątrz, automatyka bramy albo kiepskie zasilacze LED. Dobrze zaplanowana instalacja elektryczna pod SSWiN i CCTV minimalizuje losowe restarty, zrywanie obrazu i fałszywe alarmy.

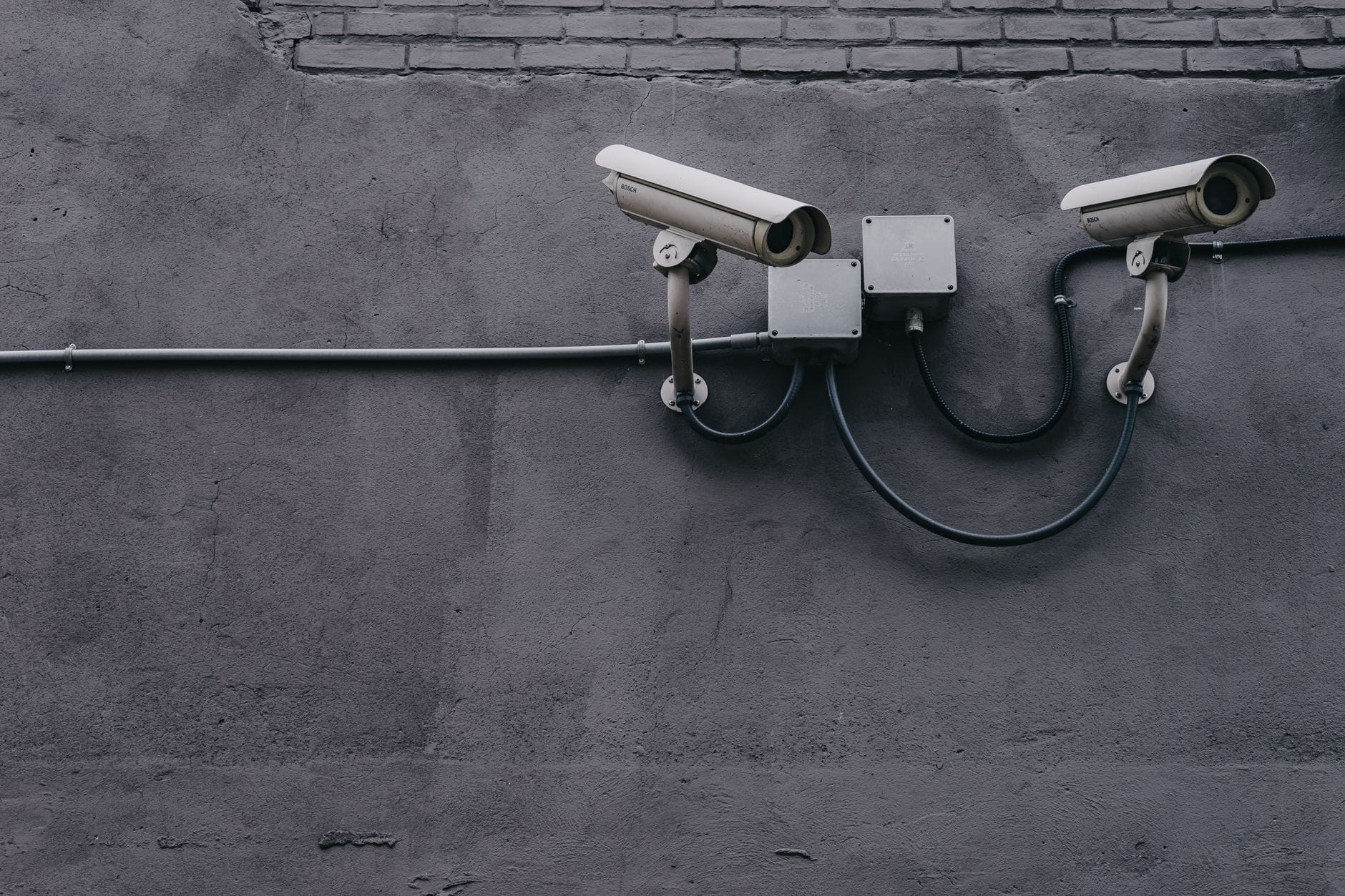

Gdzie ryzyko jest największe: „linie wychodzące na zewnątrz”

Najbardziej wrażliwe są wszystkie przewody, które opuszczają wnętrze budynku: kamery na elewacji, wideodomofon, brama, furtka, czujniki zewnętrzne. To nie musi być od razu ekstremalne przepięcie — czasem to po prostu zakłócenia lub różnice potencjałów, które powodują niestabilność sieci lub uszkodzenia portów.

• kamery IP na elewacji i w narożnikach (długie odcinki skrętki),
• napędy bramy i sterowniki (często zasilane z osobnych obwodów),
• oświetlenie zewnętrzne z zasilaczami LED (zakłócenia i „przeskoki” przy załączaniu).

Ochrona przepięciowa w praktyce: nie jedna „magiczna listwa”

Ochrona przepięciowa ma sens, gdy jest elementem całości. W praktyce spotyka się dwa poziomy zabezpieczeń:

• w rozdzielnicy — ochrona całej instalacji (podstawa, jeśli dom ma instalację narażoną na przepięcia),
• przy sprzęcie — dodatkowe zabezpieczenie „blisko urządzeń” w szafie teletechnicznej (tam, gdzie stoi NVR, switch, router).

Ważne: nie chodzi o „jaką klasę” czy normy na pamięć, tylko o logikę: im bliżej sprzętu krytycznego i im dłuższe przewody na zewnątrz, tym bardziej opłaca się myśleć o ochronie. Konkretne rozwiązanie powinno dobrać i zamontować osoba z uprawnieniami, bo to ingerencja w rozdzielnicę i bezpieczeństwo całej instalacji.

Separacja tras 230 V i niskich napięć: prosta rzecz, duża różnica

Jeden z najczęstszych grzechów przy modernizacji: „puśćmy wszystko w jednym peszlu, będzie szybciej”. Mieszanie przewodów 230 V z przewodami alarmowymi lub skrętką od kamer potrafi skończyć się:

• zakłóceniami w obrazie (gubienie klatek, zrywanie linku),
• fałszywymi alarmami (szpile zakłóceniowe na wejściach centrali),
• przyśpieszoną degradacją sprzętu wrażliwego na zakłócenia.

Praktyczna zasada: oddzielne trasy dla 230 V i niskich napięć, a jeśli muszą się przeciąć — to krótko i pod kątem, nie równolegle na długim odcinku. Im dłuższy równoległy przebieg, tym większe ryzyko „dziwnych” problemów, które wychodzą dopiero po miesiącu.

Sygnał z kamer „znika” po włączeniu reflektora: jak myśleć diagnostycznie

Typowa sytuacja: po uruchomieniu oświetlenia zewnętrznego jedna kamera traci obraz albo restartuje się switch. Zanim wymienisz kamerę, sprawdza się trzy rzeczy: czy kable idą razem (230 V + skrętka), czy zasilacz LED/reflektor jest kiepskiej jakości i sieje zakłócenia oraz czy switch PoE nie jest na granicy mocy i po załączeniu IR/doświetlenia rośnie pobór. To jest właśnie praktyczne „połączenie” instalacji elektrycznej z monitoringiem: projektujesz trasy i zasilanie tak, żeby te sytuacje nie występowały.

Mini-wniosek: przepięcia i zakłócenia rzadko wyglądają jak „wielka awaria”. Częściej to losowe restarty, czarny ekran na jednej kamerze i fałszywe powiadomienia — a winny bywa kabel w złym peszlu.

3) Zadbaj o działanie przy zaniku prądu: akumulatory, UPS i sensowny podział priorytetów

Jeśli system ma zwiększać bezpieczeństwo domu, musi działać wtedy, gdy zgaśnie światło. I tu wraca najczęstszy błąd: ktoś kupuje centralę z akumulatorem, ale zapomina, że monitoring i powiadomienia wymagają całego łańcucha urządzeń. Brak jednego ogniwa (routera, switcha PoE albo NVR) i „działa” tylko część.

Najczęściej wygląda to tak: po burzy nie ma prądu w okolicy, w domu cisza… i nagle okazuje się, że powiadomienia z kamer nie przychodzą, bo padł router, a rejestrator wyłączył się razem z listwą pod biurkiem. Centrala alarmowa jeszcze żyje na swoim akumulatorze, ale „oczy i uszy” (CCTV + internet) są martwe. Tę lukę widać dopiero w stresie — i wtedy jest za późno na porządne zasilanie awaryjne.

Myślenie praktyczne zaczyna się od łańcucha zależności. Dla monitoringu i alarmu z powiadomieniami krytyczne są zwykle: centrala alarmowa, switch PoE (jeśli zasila kamery), NVR lub serwer nagrań, router/ONT od internetu oraz — w wielu domach — punkt Wi‑Fi, bo część urządzeń (np. sterowanie bramą, aplikacje) i tak kończy na sieci bezprzewodowej. Jeśli chcesz, żeby system „trwał” przy zaniku prądu, nie wystarczy bateria w jednym urządzeniu; trzeba zasilić całą tę ścieżkę, choćby minimalnie.

Typowy podział ról wygląda tak: centrala alarmowa pracuje na własnym akumulatorze, a szafa teletechniczna dostaje UPS (router + switch + NVR). UPS nie musi podtrzymywać całego domu — ma utrzymać łączność i nagrywanie w czasie, gdy zasilanie wróci albo zdążysz zareagować. Warto też rozdzielić priorytety: jeśli UPS jest mały, lepiej utrzymać router i alarm niż zasilać przez godzinę dodatkowy ekran podglądu w salonie. Mini-wniosek: czas podtrzymania robi się „znikąd” dopiero wtedy, gdy świadomie odetniesz odbiorniki niekrytyczne.

Najprostsza checklista decyzji, zanim kupisz UPS lub zaczniesz przepinać wtyczki, to cztery pytania: co ma działać zawsze (alarm, powiadomienia), co jest tylko „miłe” (monitor w holu), gdzie jest jeden punkt zasilania (szafa/wnęka) i co potrafi się przypadkiem wyłączyć (gniazdo na wyłączniku, listwa z przyciskiem, wtyczka odkurzona przez sprzątanie). Z życia: bardzo często „zabezpieczony UPS-em” router stoi w innym pokoju niż switch PoE — i po zaniku prądu działa internet, ale kamery nie nagrywają. Albo odwrotnie: NVR świeci, tylko że bez łącza nie wyśle powiadomień, a zdalny podgląd nie wstanie.

Najczęstszy błąd, który rozwala całą integrację, jest banalny: kluczowe urządzenia są podpięte „jak było wygodnie” do pierwszego lepszego gniazdka, bez wydzielonego obwodu, bez opisów i bez UPS-a na węzłach sieci. Wtedy system działa pięknie w normalny dzień, a zawodzi dokładnie w tej jednej sytuacji, dla której go montujesz.

Co dokładnie podpiąć pod UPS, a co zostawić „bez podtrzymania”

Klasyk: ktoś kupuje UPS, podłącza do niego NVR i… tyle. Po zaniku prądu rejestrator żyje, ale kamery gasną (bo switch PoE nie ma zasilania), a zdalny dostęp nie działa (bo router stoi w innym gniazdku). Efekt jest mylący: diody świecą, a system jest ślepy.

Praktyczny podział priorytetów (kolejność ma znaczenie):

• Router/ONT/modem – bez niego nie ma powiadomień i podglądu zdalnego.
• Switch PoE – jeśli zasila kamery, to on jest „sercem” CCTV.
• NVR / serwer nagrań – żeby zapis nie urwał się w połowie zdarzenia.
• Punkt Wi‑Fi – tylko jeśli realnie potrzebujesz go do obsługi systemu (np. aplikacje, sterowanie bramą, czujniki Wi‑Fi).

Przykład z życia: przy krótkich zanikach napięcia najbardziej irytujące są restarty switcha PoE — kamery wstają z opóźnieniem, a NVR potrafi „zgubić” fragment nagrania. Czasem lepszy jest mniejszy UPS, ale spięty logicznie (router + PoE + NVR w jednej szafie), niż większy UPS rozrzucony po domu.

Mini-wniosek: podtrzymanie ma sens wtedy, gdy obejmuje łańcuch, a nie pojedyncze urządzenie.

4) Zaplanuj okablowanie „pod integrację”: osobne przewody, zapas żył i sensowne trasy

Najwięcej problemów wychodzi nie przy samych urządzeniach, tylko na kablach: brakuje jednej żyły do sabotażu, skrętka kończy się 2 metry za krótko, a przewód do czujki zewnętrznej idzie trasą razem z zasilaniem bramy. Potem robi się łatki, złączki i kombinacje, które działają… do pierwszej zimy albo remontu tarasu.

Prosta zasada projektowa: jeden kabel na jedną funkcję

Łączenie kilku rzeczy „po drodze” (np. zasilanie + sygnał w jednym prowizorycznym przewodzie, albo rozgałęzienia w puszce na elewacji) zmniejsza niezawodność i utrudnia diagnostykę. Przy SSWiN i CCTV sprawdza się myślenie warstwowe:

• kamery IP – skrętka do każdej kamery osobno (gwiazda do szafy/switcha),
• czujki alarmowe – przewód alarmowy do każdej strefy/obszaru, nie „łańcuszek” przez kolejne pomieszczenia,
• sygnalizatory, manipulator, czytnik – osobne przewody, bez wspólnych mostków w ścianach.

To nie jest przesada. Jeśli coś przestaje działać, chcesz móc odpiąć jeden przewód i od razu wiedzieć, co odcinasz. Przy „łańcuszku” awaria jednej puszki potrafi położyć pół systemu.

Zapas i rezerwa: mały koszt, duża wygoda w przyszłości

Jeżeli jesteś na etapie remontu/budowy, łatwiej dołożyć przewód niż później kuć. Dwa proste nawyki robią różnicę:

• zostaw zapas kabla przy kamerze i w szafie (żeby dało się przełożyć końcówkę, dociągnąć do patch panela, zmienić miejsce montażu),
• połóż „pustą” rezerwę w strategiczne miejsca: do bramy/furtki, na poddasze, w okolice wideodomofonu i do narożników domu (nawet jeśli kamera ma być „kiedyś”).

Praktyczny sens: integracje najczęściej dochodzą po czasie: doświetlenie po naruszeniu strefy, dodatkowa kamera na wjazd, kontaktron w furtce. Rezerwa przewodów pozwala to zrobić bez prowizorki.

Mini-wniosek: najtańsza modernizacja to ta, którą przewidziałeś w trasach kablowych, zanim wjechały tynki i elewacja.

5) Zdecyduj: przewodowo, bezprzewodowo czy hybrydowo – i nie mieszaj bez powodu

Typowy scenariusz: alarm jest bezprzewodowy „bo wygodniej”, kamery już przewodowe „bo stabilniej”, a potem ktoś chce dołożyć czujki zewnętrzne i zaczyna się walka z zasięgiem oraz zasilaniem. Sama technologia nie jest problemem — problemem jest brak reguł: co ma być niezawodne, a co może być „wygodowe”.

Kiedy przewody wygrywają bez dyskusji

• kontaktrony, czujki w newralgicznych strefach (wejścia, garaż, kotłownia) – stabilność i mniejsza podatność na „dziwne” problemy,
• kamery i punkty zewnętrzne – PoE upraszcza zasilanie i serwis,
• kluczowe elementy systemu (centrala, manipulator, sygnalizator) – przewód trudniej „zgubić” i łatwiej kontrolować sabotaż.

Kiedy bezprzewodówka ma sens (i jak ją okiełznać)

Bezprzewodowe czujki sprawdzają się tam, gdzie prowadzenie kabli jest drogie lub ryzykowne (gotowe wnętrza, szkło, podłogówka, zabytkowe tynki). Żeby system nie stał się loterią:

• traktuj czujki bezprzewodowe jako dodatek, a nie fundament całości,
• zadbaj o jakość i lokalizację centrali/odbiorników radiowych (nie w metalowej szafie, nie w „klatce Faradaya” z instalacji),
• ustal plan serwisowy: baterie, test łączności, kontrola sabotażu.

Mini-wniosek: hybryda jest dobra, jeśli jest zaplanowana. Chaotyczne mieszanie zwykle kończy się tym, że nie wiesz, czy problem jest w zasilaniu, radiu, czy w sieci.

6) Połącz alarm z monitoringiem tak, żeby pomagał, a nie produkował „kaskadę fałszywek”

Często wygląda to tak: czujka złapie ruch, alarm wyśle powiadomienie, kamery ruszą z detekcją, reflektory się zapalą, a telefon dostaje serię alertów z pięciu aplikacji. Po tygodniu użytkownik wycisza powiadomienia, bo „ciągle coś pika” — i wtedy nawet prawdziwe zdarzenie może umknąć.

Ustal jednego „dyrygenta” zdarzeń

W integracji potrzebujesz źródła prawdy: albo alarm steruje reakcjami, albo monitoring. Najczęściej stabilniej jest, gdy:

• alarm wyzwala scenariusze (to on ma lepszą logikę stref/trybów),
• monitoring dostaje proste polecenie: oznacz zdarzenie, nagrywaj w wyższej jakości, wyślij klip/snapshot.

Jeśli zrobisz odwrotnie (detekcja z kamer wyzwala alarm), łatwo o fałszywe alarmy: owady w IR, refleksy, śnieg, cienie. Kamery są świetne do rejestracji i weryfikacji, ale nie zawsze do „twardego” wzbudzania alarmu.

Scenariusze, które realnie działają (i mają sens praktyczny)

• Naruszenie wejścia → kamera przy drzwiach robi znacznik nagrania + snapshot do powiadomienia, a oświetlenie wiatrołapu zapala się na krótko.
• Strefa zewnętrzna nocą → doświetlenie + nagrywanie, ale bez syreny (syrena dopiero po potwierdzeniu drugą czujką albo po wejściu do strefy wewnętrznej).
• Alarm pożarowy/CO → natychmiastowe powiadomienie + włączenie wszystkich świateł komunikacyjnych (o ile instalacja na to pozwala), bez kombinowania z kamerami.

To jest „połączenie” na poziomie logiki: nie wszystko ma odpalać wszystko. Im prostsze reguły, tym mniej przypadkowych reakcji.

Mini-wniosek: integracja ma skracać czas reakcji i ułatwiać weryfikację, a nie mnożyć alerty.

7) Ogarnij sieć pod kamery i integracje: PoE, VLAN, dostęp zdalny bez dziur

Najbardziej zdradliwa sytuacja: wszystko działa lokalnie, a zdalny dostęp „jakoś” zrobiono na szybko. Porty przekierowane losowo, hasła domyślne gdzieś zostały, a potem pojawia się stres, bo aplikacja nie łączy się po aktualizacji routera. Stabilność i bezpieczeństwo zaczynają się od prostego porządku w sieci.

Oddziel ruch kamer od domowej sieci, jeśli masz taką możliwość

Nie chodzi o korporacyjny poziom konfiguracji, tylko o rozsądną separację. Jeśli router/switch to wspiera, sensownie jest:

• dać kamery do osobnej sieci (np. VLAN),
• zostawić dostęp do podglądu tylko z wybranych urządzeń (NVR, telefon, komputer),
• unikać wystawiania paneli kamer „na świat” bez potrzeby.

Praktyczny efekt: mniejsze ryzyko, że kamera stanie się „furtką” do reszty domowej sieci, i mniej problemów, gdy dzieciaki zapchają Wi‑Fi grami i streamem.

PoE: pilnuj budżetu mocy i jakości elementów po drodze

W PoE nie wystarczy, że „switch ma porty”. Liczy się stabilność zasilania i zapas mocy, szczególnie gdy kamery przełączają się w tryb nocny (IR, grzałki w obudowach, doświetlacze). Sensowna praktyka:

• nie dobijać switcha do granic możliwości,
• unikać tanich wtyków i łączeń skrętki „na skrętkę” w puszkach zewnętrznych,

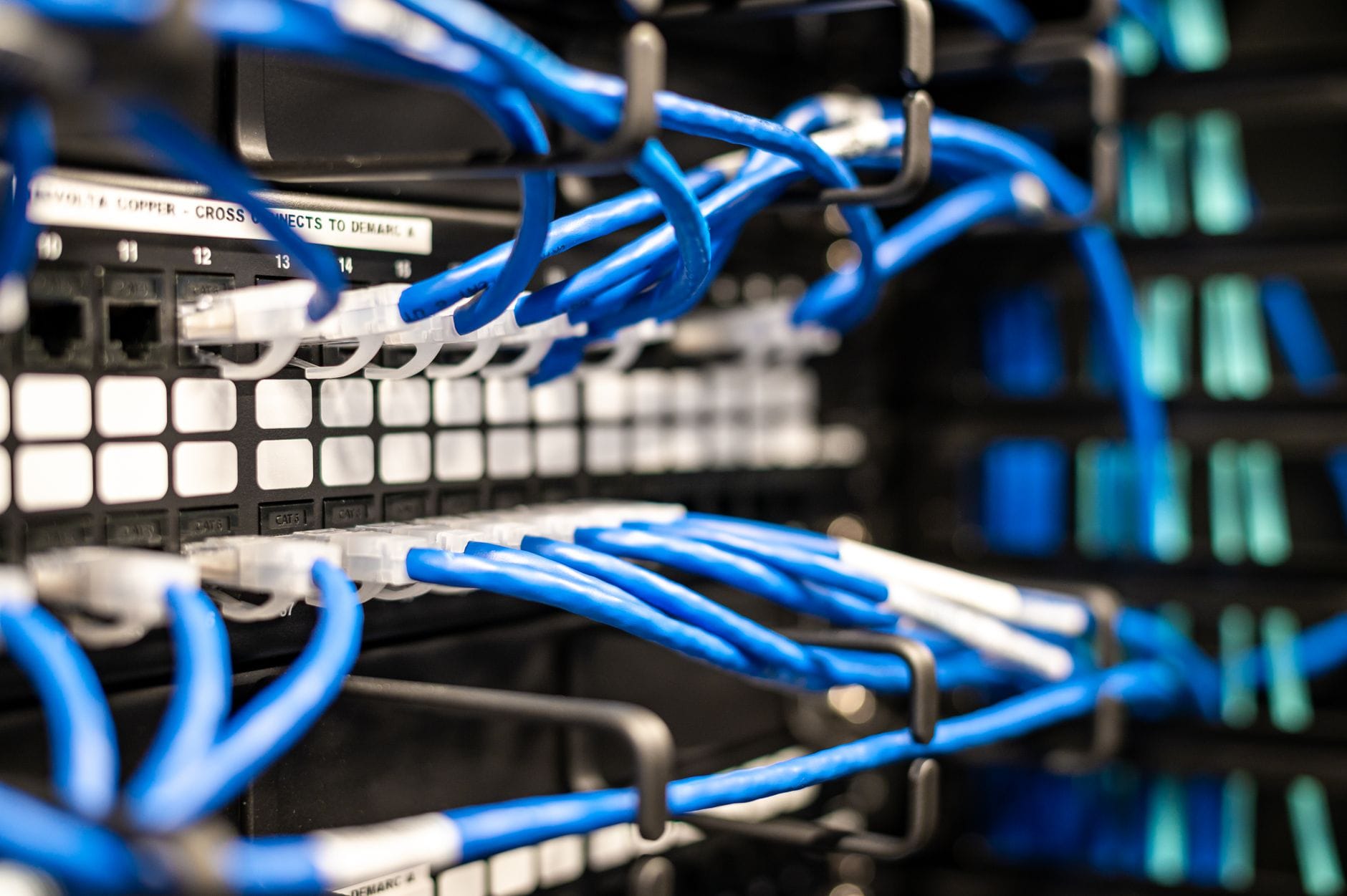

• trzymać aktywne elementy (switch, NVR, router) w jednym, kontrolowanym miejscu.

Mini-wniosek: sieć to część systemu bezpieczeństwa — jeśli jest zrobiona „jak w biurze domowym”, to i monitoring będzie działał jak w biurze domowym, czyli różnie.

8) Utrudnij sabotaż: lokalizacja centrali, szafy teletechnicznej i prowadzenie kluczowych tras

W wielu domach „centrum” systemu ląduje tam, gdzie było miejsce: w wiatrołapie obok wieszaka albo w szafce RTV w salonie. To wygodne do serwisu, ale słabe przy próbie sabotażu: wystarczy szybki dostęp do jednego miejsca i można odciąć nagrywanie, sieć albo zasilanie.

Gdzie to zwykle działa najlepiej

• centrala alarmowa – w miejscu mniej oczywistym, nie przy wejściu, z kontrolą otwarcia obudowy (sabotaż),
• NVR/switch/router – w zamykanej szafie teletechnicznej, możliwie „w środku” domu,
• trasy do kamer zewnętrznych – prowadzone tak, by nie dało się ich łatwo przeciąć od zewnątrz (bez odcinków „na wierzchu”).

Jeśli system ma działać w stresie, nie może być prosty do wyłączenia jednym ruchem. Tu wygrywa plan: gdzie jest węzeł, którędy idą kable, czy da się je osłonić i czy zasilanie węzła jest pod kontrolą.

Mini-wniosek: najlepsza kamera nic nie da, jeśli ktoś może odłączyć nagrywanie w 10 sekund, bo szafka stoi przy drzwiach.

9) Zabezpiecz zasilanie „węzła” i rozdziel, co ma działać na podtrzymaniu

Klasyk z montażu: wszystko działa świetnie do pierwszego zaniku prądu. Centrala alarmowa jeszcze trzyma na akumulatorze, ale router pada po minucie, NVR gaśnie, a kamery PoE przestają nagrywać — i zostaje tylko SMS z alarmu bez obrazu do weryfikacji.

Ustal listę „musi działać” vs „może poczekać”

Nie wszystko trzeba podtrzymywać. Sensownie jest rozdzielić elementy na dwie grupy, bo to upraszcza dobór UPS-a i okablowanie w rozdzielnicy.

• Musi działać: centrala alarmowa (z akumulatorem), modem/router, switch PoE (jeśli kamery są PoE), rejestrator NVR (jeśli nagrywasz lokalnie).
• Może poczekać: monitory podglądu, część oświetlenia, gniazda „wygodowe”, dodatkowe punkty Wi‑Fi (poza tym, który daje zasięg w okolicy węzła).

Praktyczny przykład: jeśli masz 8 kamer, a switch PoE i NVR są w jednej szafie, to UPS dla tej szafy daje realną ciągłość nagrań. UPS „gdzieś w salonie przy routerze” często nie rozwiązuje problemu, bo kamery i NVR są w innym miejscu.

Mini-wniosek: podtrzymanie ma sens tylko wtedy, gdy obejmuje cały łańcuch: internet/sieć + rejestracja + zasilanie kamer.

Nie wrzucaj wszystkiego na jeden obwód „bo prościej”

Jeśli alarm, monitoring i domowa elektronika wiszą na jednym obwodzie, to drobna usterka (albo przypadkowe wyłączenie) odcina Ci jednocześnie bezpieczeństwo i wygodę. Prostszy i bardziej przewidywalny układ to:

• osobny obwód 230 V dla szafy teletechnicznej (NVR, switch, router, UPS),
• osobny obwód 230 V dla centrali alarmowej (nawet jeśli ma akumulator),
• czytelne oznaczenia w rozdzielnicy: co wyłącza co.

Do tego dochodzi ochrona przeciwprzepięciowa i sensowne uziemienie — nie po to, żeby „spełnić normę”, tylko żeby po burzy nie zbierać losowych awarii portów PoE i wejść centrali.

10) Zaplanuj okablowanie pod czujki, kamery i sterowanie — z separacją tras i logicznym podziałem

Najwięcej „magicznych” problemów wychodzi tam, gdzie przewody 230 V i niskonapięciowe idą razem, a potem ktoś się dziwi, że manipulator potrafi zgubić komunikację albo kamera łapie zakłócenia po włączeniu LED-ów w ogrodzie.

Trasy kablowe: proste zasady, które ratują serwis

Nie trzeba robić z domu serwerowni. Wystarczy kilka konsekwentnych reguł:

• oddziel trasy 230 V od niskich napięć (alarm, skrętka, przewody do czujek) – nie prowadź ich „w jednej bruździe dla świętego spokoju”,
• unikaj pętli i „przelotów” przez puszki oświetleniowe dla przewodów od alarmu/kamer – mniej punktów awarii,
• prowadź przewody do jednego miejsca (gwiazda) – łatwiej diagnozować, łatwiej rozbudować, trudniej przypadkiem uszkodzić pół systemu.

Praktyczny sens: jeśli kamera przestaje działać, chcesz sprawdzić jeden tor: port w switchu, patchcord, jedno zakończenie w szafie i jedno przy kamerze. Przy „kombinowanych” trasach dochodzą złączki, puszki i połączenia, których nikt już nie pamięta.

Dobierz przewody do scenariusza, nie do „tego co zostało”

• kamery IP: skrętka do PoE (jeden kabel = dane + zasilanie) i najlepiej jeden odcinek bez łączeń po drodze,
• czujki/kontraktrony: przewód alarmowy o odpowiedniej liczbie żył, z zapasem pod sabotaż i ewentualne warianty podłączeń,
• sygnalizator zewnętrzny: przewód z zapasem żył i sensownie poprowadzona trasa (żeby nie dało się go łatwo odciąć z zewnątrz).

Mini-wniosek: standard przewodu ma znaczenie, ale jeszcze większe ma to, czy przewód jest poprowadzony „czysto” i kończy się tam, gdzie da się go sensownie zakończyć i opisać.

11) Ustal scenariusze automatyki i powiadomień tak, by były użyteczne w stresie

Częsty obrazek: dom ma wszystko — alarm, kamery, czujniki, aplikacje — a i tak w nocy nikt nie wie, co zrobić po powiadomieniu. Klikasz w alert, kamera ładuje się długo, a syrena już wyje. Integracja ma ułatwiać decyzję w 10 sekund, nie dodawać kolejny ekran do ogarnięcia.

Powiadomienia: mniej kanałów, lepsza treść

Zamiast pięciu aplikacji, lepiej mieć jeden główny strumień informacji i drugi awaryjny.

• Główny kanał: aplikacja alarmu albo centrali (stany, strefy, uzbrojenie/rozbrojenie).
• Dowód zdarzenia: snapshot/krótki klip z kamery w tym samym powiadomieniu lub jako łatwe przejście jednym kliknięciem (bez szukania kamery „która to była”).
• Awaryjny kanał: SMS/połączenie (gdy internet padnie).

Praktyczny przykład: „Naruszenie: drzwi tarasowe” + zdjęcie z kamery na tarasie daje realną weryfikację. „Ruch wykryty” bez kontekstu po tygodniu ląduje w wyciszonych powiadomieniach.

Reguły „dwóch warunków” ograniczają fałszywe reakcje

Jeśli chcesz, żeby coś robiło się automatycznie (światło, syrena, nagrywanie w trybie „alarmowym”), ustaw warunki, które mają sens praktyczny:

• noc + strefa zewnętrzna → doświetlenie i nagrywanie,
• naruszenie wejścia + brak rozbrojenia w X sekund → sygnał ostrzegawczy,
• dwie różne czujki (np. zewnętrzna + wewnętrzna) → dopiero wtedy „twarda” reakcja.

Mini-wniosek: najlepszy scenariusz to taki, który jest przewidywalny: dom reaguje tak samo na te same warunki, a nie „czasem odpala koncert”.

12) Zrób odbiór jak checklista: testy zasilania, sieci i logiki, zanim zamkniesz ściany i szafy

Najbardziej bolesne poprawki to te, które wychodzą po wykończeniu: brakuje jednej żyły do sabotażu, kamera ma słaby obraz, a UPS podtrzymuje nie ten sprzęt co trzeba. Odbiór to nie formalność — to moment, kiedy wyłapiesz rzeczy tanie do poprawy.

Szybka lista kontrolna na dzień testów

• Zanik zasilania: wyłącz zasilanie obwodu „bezpieczeństwo” i sprawdź, co realnie działa (alarm, router, NVR, switch PoE, wybrane kamery).
• Powrót zasilania: czy sprzęt wraca sam, czy wymaga ręcznego „kliknięcia” (częsta pułapka w tanich UPS-ach i listwach).
• Sabotaż: otwarcie obudowy centrali, odpięcie manipulatory, próba odłączenia sygnalizatora — czy system to widzi i jak raportuje.
• Kamery: kadr w dzień i w nocy (IR), ostrość, odblaski od elewacji, tablice rejestracyjne w typowych warunkach.
• Nagrywanie: czy zdarzenia są oznaczane i da się je szybko znaleźć; czy czas na kamerach jest zgodny (NTP),
• Zdalny dostęp: działa spoza Wi‑Fi domowego; bez wystawiania urządzeń „na portach” tam, gdzie nie muszą być.

Najczęstszy błąd na odbiorze: test „na sucho”, bez symulacji awarii

Jeśli sprawdzisz tylko „czy świeci i czy aplikacja pokazuje obraz”, system wyjdzie na gotowy, a problem ujawni się dopiero przy pierwszej przerwie w dostawie prądu albo po burzy. Lepiej poświęcić godzinę na kontrolowane odcięcia zasilania i sprawdzenie powrotu do działania niż potem szukać, dlaczego po restarcie routera monitoring nie nagrywa przez pół dnia.

13) Uporządkuj sieć pod monitoring: osobny segment, PoE z głową i minimum „dziur” w dostępie

Typowa sytuacja po roku od montażu: kamery działają, aż ktoś dokłada nowy router od operatora, zmienia zakres adresów i nagle aplikacja „nie widzi” rejestratora. Wina rzadko leży w kamerach — częściej w tym, że monitoring jest wpięty w sieć „jak leci”, bez planu na zmiany.

Oddziel monitoring od sieci domowej, jeśli tylko możesz

Nie chodzi o korporacyjne standardy, tylko o prostą kontrolę: mniej urządzeń ma dostęp do kamer, a ewentualne problemy (np. pętla w switchu, zalany dostęp do Wi‑Fi) nie kładą wszystkiego naraz.

• Najprościej: osobny switch PoE tylko dla kamer + jedno połączenie uplink do routera/NVR.
• Lepsza wersja: VLAN dla kamer (osobna podsieć) i reguły na routerze: dostęp tylko z NVR i z jednego urządzenia administracyjnego.
• Mini-zasada: kamery nie muszą „widzieć internetu”, jeśli nagrywasz na NVR, a zdalny podgląd idzie przez NVR.

Praktyczny przykład: jeśli dziecięcy tablet złapie malware, to przy dobrej segmentacji nie ma on prostej drogi do kamer i rejestratora. Bez segmentacji — ma.

Mini-wniosek: monitoring jako osobna „wyspa” w sieci daje spokój przy zmianie routera i przy rozbudowie.

PoE: wybierz, czy zasilasz centralnie czy lokalnie — i trzymaj się tego

Najwięcej bałaganu robi miks: część kamer na PoE, część na zasilaczach w gniazdkach „gdzieś pod sufitem”, a potem nikt nie pamięta, co się wyłącza którym bezpiecznikiem.

• PoE ze switcha: jeden punkt zasilania, łatwe podtrzymanie UPS, łatwe restartowanie portu przy zwisie kamery.
• Zasilacze lokalne: sensowne tylko tam, gdzie skrętka jest trudna/niemożliwa, albo kamera jest bardzo blisko pewnego zasilania i nie zależy Ci na UPS dla tego punktu.
• Sprawdź budżet PoE: nie tylko „czy ma 8 portów”, ale czy uciągnie wszystkie kamery jednocześnie (zwłaszcza w nocy, gdy IR podbija pobór).

Praktyczny sens: centralne PoE + UPS w szafie daje realną ciągłość. Zasilacze lokalne potrafią „zniknąć” przy pierwszym remoncie albo przypadkowym wyjęciu wtyczki.

Zdalny dostęp: unikaj wystawiania kamer i NVR „na portach”

Jeśli zdalny podgląd działa tylko dlatego, że ktoś przekierował porty na routerze, to prędzej czy później będzie problem. Bezpieczniejsza ścieżka to:

• VPN do sieci domowej (dostęp jak „z domu”, bez publicznych portów do NVR),
• konto chmurowe producenta — jeśli świadomie to akceptujesz i sprzęt jest aktualizowany,
• oddzielne konto użytkownika do podglądu (bez uprawnień administracyjnych).

Mini-wniosek: najczęściej nie wygrywa „najłatwiejsze podłączenie”, tylko takie, które da się utrzymać bez nerwów po zmianie operatora i bez zapraszania internetu do środka.

14) Zaprojektuj odporność na sabotaż: obudowy, trasy, tamper i strefy „krytyczne”

W praktyce sabotaż rzadko wygląda jak w filmie. Częściej to proste ruchy: przecięcie kabla, wyrwanie kamerki z uchwytu, otwarcie obudowy centrali albo „przypadkowe” wyłączenie prądu w miejscu, gdzie wszystko wisi na jednej listwie.

Strefy krytyczne: co zabezpieczyć podwójnie

Nie musisz dublować całego systemu. Wystarczy wskazać elementy, których utrata boli najbardziej:

• węzeł (szafa/szafka): NVR, switch, router, UPS — zamknięte, stabilnie zamontowane, z kontrolą otwarcia,
• centrala alarmowa: obudowa z sabotażem, przewody wprowadzone tak, by nie dało się ich łatwo wyrwać,
• sygnalizator zewnętrzny: montaż w miejscu trudnym do dosięgnięcia i przewód prowadzony „od środka”, nie po elewacji.

Praktyczny przykład: jeśli szafka teletechniczna stoi w garażu tuż obok bramy i bez zamka, to „sabotaż” może być tak prosty jak otwarcie drzwiczek i wyjęcie wtyczki UPS.

Tamper i kontrola otwarcia: nie wyłączaj, bo „czasem pika”

Sabotaż (tamper) potrafi denerwować w fazie montażu, ale później jest jednym z najtańszych sposobów wykrycia grzebania w systemie.

• Włącz tamper na centrali, sygnalizatorze i obudowach, które da się otworzyć bez narzędzi specjalnych.
• Ustal logikę powiadomień: sabotaż w trybie czuwania ma alarmować twardo, w trybie serwisowym — informować bez paniki.
• Serwisowe obejście: zamiast „wyłączę na stałe”, ustaw tryb serwisowy/instalatora i wróć do normalnego działania po zamknięciu obudów.

Mini-wniosek: sabotaż to nie „dodatkowa funkcja” — to jedyny sygnał, że ktoś dobrał się do mózgu systemu.

Trasy przewodów: ukryj to, co da się łatwo odciąć

Jeśli przewód od kamery idzie po elewacji w peszlu „na wierzchu”, to jest to przewód do przecięcia. Tam, gdzie się da:

• prowadź kable od środka budynku (przez ścianę przy punkcie kamery, a nie długim odcinkiem na zewnątrz),
• unikaj miejsc dostępnych z ziemi (np. przy tarasie bez zadaszenia),
• zaplanuj kamerę „patrzącą na kamerę” w newralgicznych punktach (wejście, brama, podjazd), żeby sabotaż jednego punktu zostawiał ślad na drugim.

15) Zostaw miejsce na rozbudowę: rezerwy w rozdzielnicy, szafie i okablowaniu

Po kilku miesiącach zwykle pojawia się „jeszcze jedna kamera przy furtce” albo „czujka w kotłowni, bo ktoś otworzył okno”. Jeśli nie zostawisz rezerw, rozbudowa robi się brudna: listwy, przedłużacze, wtyczkowe zasilacze i połączenia w puszkach.

Rezerwy prądowe i teletechniczne, które robią różnicę

• 1–2 wolne moduły w rozdzielnicy na zabezpieczenia dla „bezpieczeństwa”,
• wolne gniazda 230 V w szafie teletechnicznej (ale zasilane z właściwego obwodu),
• wolne porty switcha i zapas budżetu PoE (żeby dodatkowa kamera nie wywróciła zasilania na całym switchu),
• zapasy przewodów (puste peszle, dodatkowa skrętka do newralgicznych stref, rezerwowa żyła w przewodzie alarmowym tam, gdzie to możliwe).

Praktyczny sens: rezerwa w peszlu i jeden dodatkowy kabel często kosztują grosze na etapie remontu, a oszczędzają kucie i kompromisy później.

Dokumentacja i opisy: najtańsza „integracja”, która działa zawsze

Gdy po dwóch latach trzeba coś przenieść albo serwisować, wygrywa ten dom, w którym da się odpowiedzieć na pytanie „który kabel jest od czego” bez zgadywania.

• Opisuj przewody po obu stronach (szafa i punkt końcowy),
• zrób prosty schemat obwodów: co idzie z jakiego zabezpieczenia i co jest na UPS,
• zanotuj hasła i dostępy w menedżerze haseł (nie na karteczce w szafie).

16) Najczęstsza pułapka przy integracji: „działa na pokaz”, ale nie działa w awarii

Najbardziej zdradliwy scenariusz to taki, gdzie wszystko działa podczas prezentacji instalatora, a potem przy pierwszym zaniku internetu albo po restarcie prądu łańcuch się rwie: alarm powiadamia, ale nie ma obrazu; kamery nagrywają, ale czas jest rozjechany; NVR wstał, ale switch nie.

• Sprawdź zależności: czy monitoring potrzebuje internetu do nagrywania, czy tylko do podglądu.
• Wymuś restart „od zera”: odłącz zasilanie całej szafy na chwilę i zobacz, co wstaje samo, a co wymaga kliknięcia.
• Ustal jedną prawdę o czasie: NTP na routerze/NVR i spójny czas na kamerach (inaczej szukanie zdarzeń to męka).

Ostrzeżenie praktyczne: jeśli integracja opiera się na jednym „sprytnym” urządzeniu lub jednej aplikacji, która wisi na chmurze, to awaria operatora potrafi zamienić cały system w zestaw drogich lampek. W bezpieczeństwie lepiej wygrywa nuda: lokalne nagrywanie, lokalna logika i zdalny dostęp jako dodatek, nie fundament.

Najczęściej zadawane pytania (FAQ)

Jak połączyć alarm z monitoringiem, żeby działały też przy braku prądu?

Najczęstszy zimny prysznic jest prosty: alarm nadal „żyje” na akumulatorze, ale kamery milczą, bo padł router i switch PoE. Taka integracja działała tylko w aplikacji, nie w zasilaniu.

Żeby system był odporny na zanik 230 V, zaplanuj warstwowo podtrzymanie:

• centrala alarmowa z własnym akumulatorem (standard w SSWiN),
• UPS w szafie teletechnicznej dla routera/modemu, switcha PoE i NVR,
• osobny obwód 230 V dla „strefy bezpieczeństwa”, żeby przypadkowe wybicie jednego zabezpieczenia nie gasiło wszystkiego naraz.

Czy alarm może uruchamiać nagrywanie kamer i doświetlenie wejścia?

Tak, i to jest sensowna integracja: sygnał z alarmu (naruszenie strefy/wyjście PGM/wyjście przekaźnikowe) może wyzwolić zapis na NVR, wysłanie powiadomienia i włączenie światła.

Mini-wniosek: łącz na poziomie sygnałów i scenariuszy, a nie „na siłę” na poziomie zasilania. Oświetlenie i monitoring mogą reagować na alarm, ale ich zasilanie lepiej utrzymać na osobnych obwodach lub przynajmniej z selektywnością zabezpieczeń, żeby jeden problem nie położył całego łańcucha.

PoE czy Wi‑Fi do kamer — co lepsze w domu jednorodzinnym?

PoE zwykle wygrywa stabilnością: jedna skrętka daje transmisję i zasilanie, a kamery nie „znikają”, gdy Wi‑Fi złapie zadyszkę przy gorszej pogodzie albo po zmianie ustawienia routera.

Wi‑Fi ma sens tam, gdzie naprawdę nie da się położyć kabla, ale wtedy pojawiają się dwa praktyczne problemy: skąd wziąć pewne zasilanie dla kamery na zewnątrz i jak zapewnić stabilny zasięg w miejscu montażu. Jeśli Wi‑Fi, to z góry zaplanuj zasilanie (osobny obwód/gniazdo w rozsądnym miejscu) i test zasięgu zanim przewiercisz elewację.

Jak wydzielić obwody w rozdzielnicy pod alarm i monitoring?

Najbezpieczniejszy schemat to dedykowany obwód 230 V dla „strefy bezpieczeństwa” (szafa teletechniczna: router, switch, NVR). W większych instalacjach często dokłada się drugi obwód na oświetlenie zewnętrzne/doświetlenie wejścia lub urządzenia bramy i furtki.

W mieszkaniu, gdzie miejsca jest mało, nadal da się zrobić kluczowy ruch: wydzielić zasilanie dla gniazd teletechnicznych (router/NVR) i nie podpinać ich do obwodów, które dostają w kość od „ciężkich” urządzeń (kuchnia, pralka, zmywarka). To nie zawsze wymaga rewolucji — czasem wystarczy jedna sensowna decyzja w rozdzielnicy i porządek w opisach.

Gdzie najlepiej umieścić router, switch PoE i rejestrator (NVR)?

W praktyce sprawdza się jedno, przewidywalne miejsce: szafa teletechniczna lub wydzielona strefa (np. zamykana szafka), do której schodzą się skrętki od kamer i przewody od alarmu. Jeżeli urządzenia są porozrzucane po domu, rośnie liczba „małych awarii” i trudniej znaleźć przyczynę.

Zwróć uwagę na trzy rzeczy: osobne zasilanie na dedykowanym obwodzie, wentylację (NVR i switch potrafią grzać) oraz sensowną ochronę przed sabotażem. Jeśli ktoś ma dostęp do jednego miejsca i jednym ruchem wyłączy zasilanie/router, to cały system traci sens.

Co się stanie, gdy padnie Internet — czy monitoring i alarm dalej działają?

To zależy od projektu. Dobrze ustawiony system działa lokalnie: alarm uzbraja się i reaguje na naruszenia, a NVR nagrywa na dysk nawet bez Internetu. Tracisz wtedy głównie podgląd z telefonu i zdalne powiadomienia.

Mini-wniosek: przed zakupem sprzętu ustal, co ma działać „offline”. Jeśli priorytetem jest zapis wideo, wybieraj rozwiązania z lokalnym rejestratorem/NVR i tak planuj zasilanie oraz sieć LAN, żeby kamery nie były uzależnione od chmury.

Jaki jest najczęstszy błąd przy łączeniu instalacji elektrycznej z alarmem i kamerami?

Kupno sprzętu „na promocji” i dopiero potem improwizowanie z zasilaniem, trasami kabli i miejscem na urządzenia. Efekt bywa przewidywalny: wszystko działa w dzień testów, a przy pierwszym zaniku prądu albo wybiciu jednego bezpiecznika znika jednocześnie router, switch PoE i nagrywanie.

Najprostsza kontrola jakości to krótki test logiki: co się stanie, gdy wyłączy się jeden obwód, gdy nie ma Internetu i gdy ktoś dostanie się do szafki z urządzeniami. Jeśli odpowiedź brzmi „wtedy nie działa nic”, to nie jest integracja — to jeden wspólny punkt awarii.

Kluczowe Wnioski

• Najczęstsza „integracja na niby” wychodzi przy zaniku prądu: alarm działa, ale monitoring nie nagrywa, bo padł router albo switch PoE — bezpieczeństwo buduje się instalacją, nie tylko aplikacją.
• Myśl warstwami: 230 V (obwody i zabezpieczenia), niskie napięcia (alarm/PoE), sieć (LAN/WAN) i logika zdarzeń (alarm → nagrywanie → światło → powiadomienie) — każda warstwa ma inne ryzyka i inne wymagania.
• Łącz systemy sygnałami i scenariuszami, a separuj zasilanie tam, gdzie wspólny punkt awarii mógłby położyć wszystko (np. czujka może wyzwolić doświetlenie, ale NVR i switch PoE nie powinny wisieć na „losowym” obwodzie z kuchnią).
• Decyzje przed zakupem to głównie kable, zasilanie i topologia: wybór PoE vs Wi‑Fi, miejsce na szafę teletechniczną (wentylacja, osobny obwód), plan rozbudowy oraz sposób dostępu zdalnego (chmura/VPN) i higiena haseł/aktualizacji.
• Prosty schemat blokowy na kartce oszczędza nerwy: rozdzielnica → dedykowany obwód do „strefy bezpieczeństwa” → UPS → router/switch PoE/NVR, a centrala alarmowa z własnym akumulatorem i sensownie wpiętym zasilaniem.
• Testuj logikę na awariach, nie na „działa w dzień”: co się stanie przy wybiciu jednego bezpiecznika, braku Internetu i sabotażu w szafie — system ma degradować się kontrolowanie, a nie gasnąć jednym ruchem.
